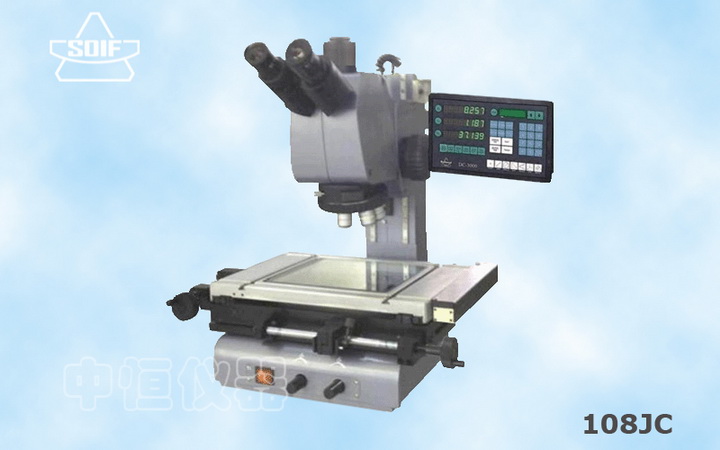

無限遠光學系統，采用光柵和數字化技術，帶同軸反射和透射照明雙光源，用于二維平面各部分尺寸和形狀位置關系的精密測量，是機械電子和教學科研常規裝備。 ●精密測量工作臺：355×245mm,玻璃臺面尺寸210×175mm ●測量范圍：X-Y:150×100mm,光柵數顯,分辨力0.5µm |
系列機型 影像型108JD |
 |
特點 投影屏采用臘屏技術，成像清晰，視場亮度均勻。 底座采用經長期時效處理的優質鑄鐵，剛性強，穩定性好。 采用雙套線與單線讀數系統，瞄準精度高，測量準確。 工作臺可多方向運動、旋轉和偏擺，可方便不同形狀零件的檢測。 具有頂針架、測鉤、測帽等多種附件，測量范圍廣。 |
 |

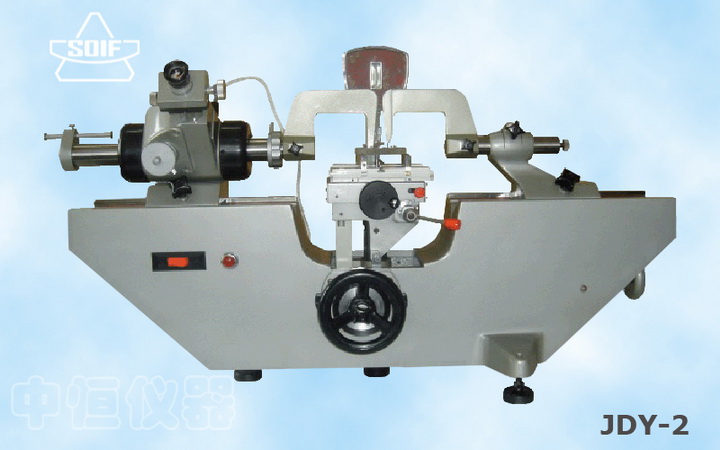

□ 用途 數字式萬能測長儀是一種用于絕對測量和相對測量的長度計量儀器。主要應用于金屬制造業，特別是工、量具制造和儀器制造等機械加工企業的計量室和各級計量檢測部門等。 主要測量對象包括: ◎ 光滑圓柱形零件（軸、孔、塞規、環規等） ◎ 內螺紋、外螺紋、螺紋塞規、螺紋環規的中徑 ◎ 帶平行平面的零件（卡規、量棒、較低等級的量塊） |
 |
可用于各種圓柱形、球形、平行平面等精密器具和零件的外形、內孔尺寸的直接測量和比較測量（如量塊,量棒,塞規,樣圈,鋼球等），及內外螺紋的中徑等測量，還可以使用儀器的附件進行各種特殊測定工作。 ●直接測量：0～100mm, 比較測量：0～500mm. ●讀數顯微鏡：分劃值0.001mm, 穩定性0.3～0.5μm. |
 |

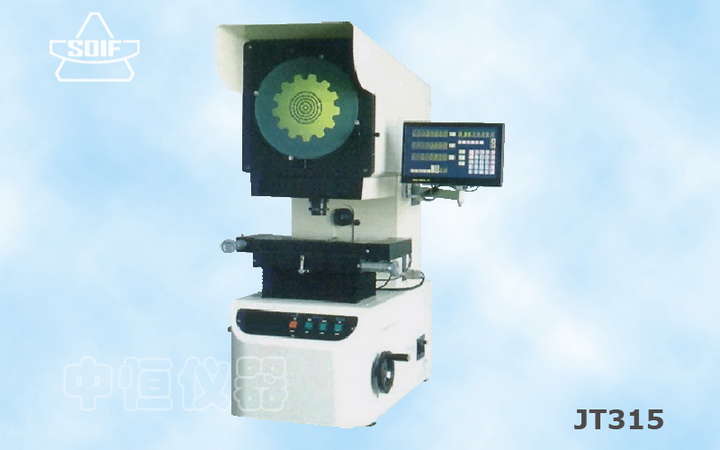

● 測量范圍：X-Y：150×100mm，光柵數顯分辨力1μm ● 投影屏：Ø300mm (帶米字線，旋轉0-360°，數顯角度分辨力1′) ● 物鏡：標配10× (可選20×，50×)，工作臺升降調焦，快/慢速傳動機構 ● 透反射照明，鹵素燈24V/150W，可調光. ● 選配：圓工作臺，頂針架，二維測量軟件，落地式工作臺 |
 |

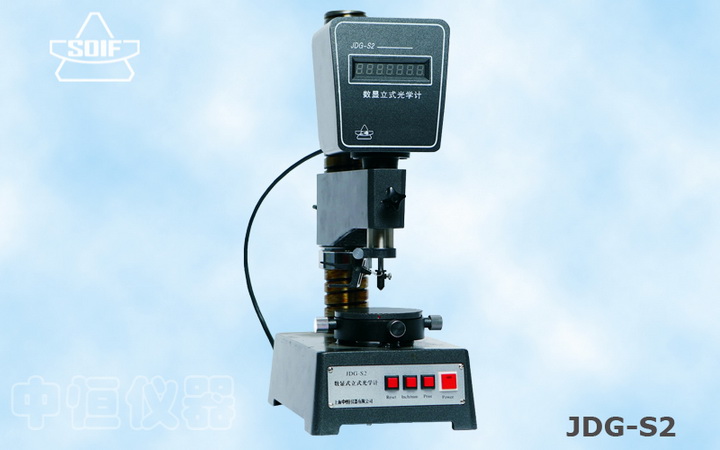

用標準量塊與被測件作比較測量，如量塊、量規、線纜、板塊的厚度和圓柱、球形的直徑、平行平面、外螺紋及其它精密零件的外形尺寸等，是計量室必備設備和經典教學儀器之一。 ●測量范圍：0～180mm,直接測量±0.1mm. ●示值誤差：±0.2µm,示值穩定性0.1µm,光學投影屏讀數. ●顯微鏡放大倍數：1000×,分劃板0.001mm,LED照明 |
 |

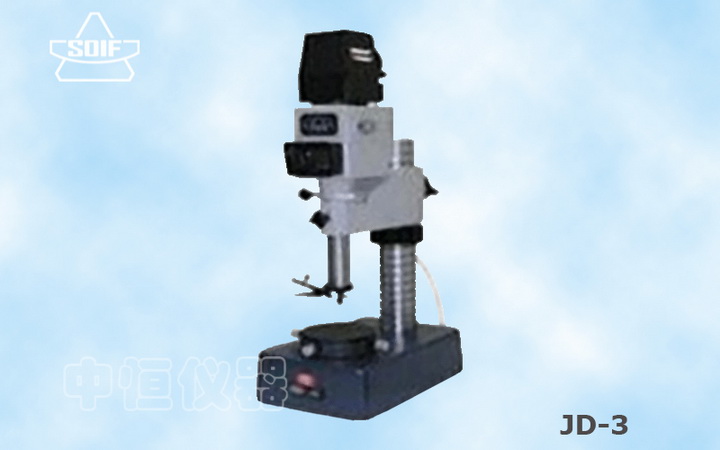

儀器采用數字化技術，讀數直觀，附加讀數放大鏡，視場亮度勻稱、像質清晰、測量精度高和數據穩定可靠，對小尺寸精密零件的檢測尤為方便。 被測件最大長度：180 mm 直接測量范圍：10mm 最小顯示值：0.1 μm |
 |
系統具有計算機二維坐標和影像測量雙重功能，由內變焦物鏡和CCD攝像機采集測試件實物影像，測量軟件同步進行各種測量工作。 ● 測量范圍：X-Y：150×100mm，分辨力1µm ● 放大倍數：30×～190×無級變倍, LED透反射照明, 快慢速傳動機構 ● 配置：圖形數據采集處理器，二維坐標和影像測量軟件（自備微機） |
|
|
